​一、整体核心逻辑

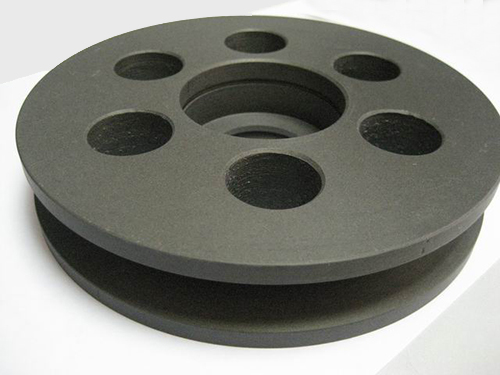

东莞铝氧化加工铝先做阳极氧化生成多孔氧化膜，膜层有纳米级微孔，利用物理吸附 + 化学络合把染料渗入微孔，再封孔锁住颜色，不掉色、耐刮耐候。
二、完整标准工序（从头到尾）
前处理
除油：脱脂剂浸泡 / 喷淋，去表面油污
碱蚀：烧碱溶液去除铝表面天然氧化皮、轻微拉丝去纹
中和除灰：硝酸 / 除灰剂中和碱迹，去掉合金硅析出黑灰
抛光（可选）：化学抛光 / 电抛光，做镜面、高光效果
硫酸阳极氧化
低温硫酸槽（常规 18–20℃，硬质氧化更低）
通电生成多孔氧化铝膜（8–20μm 常用）
关键：膜厚要够、微孔均匀，膜太薄发色浅、容易掉色
水洗（关键，不能省）
氧化后两道溢流水洗
洗掉表面残留硫酸，避免带酸进染色槽，造成色差、发花
染色工艺（核心步骤）
染液配置：酸性有机染料为主（铝专用染料），兑水调配浓度
温度：常规 55～65℃
pH 值：控制在 4.5～6.0
浸泡时间：3～15 分钟
浅色：3–5 分钟
黑色 / 深色：8–15 分钟
上色原理：染料分子钻进氧化膜纳米微孔，吸附固化
中间水洗染色后快速清水冲洗，冲掉表面浮色，防止后续封孔发花、流色
封孔处理（锁色防掉色）三种常用方式：
沸水封孔：95～100℃纯水，环保低成本，普通装饰件用
镍盐中温封孔：50～80℃，耐候性好、不褪色，户外件首选
常温无镍封孔：环保型，替代镍盐，适合出口产品
封孔作用：把氧化膜微孔堵死，锁住染料、防掉色、防腐蚀、防手印
zui终清洗→烘干
清水冲净，烘箱 60–80℃烘干，成品下线
三、常见染色类型区别
有机染色（常用）
红、蓝、金、古铜、黑等彩色，颜色丰富、成本低，室内装饰、型材、配件多用。
无机染色
耐温耐候极强，颜色偏暗沉，户外军工、高端幕墙用，成本更高。
一次色 / 渐变 / 双色
靠控制染色时间、分段遮蔽、两次染色实现，工艺复杂度高，良率低。
四、容易出问题的关键点
氧化膜厚薄不均 → 色差
水洗不净带酸 → 发花、色块
染液温度 /pH 不稳 → 同批次颜色不一致
封孔不到位 → 后期掉色、泛白
