​东莞铝氧化加工时边角烧蚀本质：电流尖端效应，尖角、直角、薄边、孔口电流密度集中，局部温度骤升、膜层过快溶解，出现发白、麻点、熔蚀、缺口、发黑烧边，硬质氧化比普通硫酸氧化更严重。
一、产品结构设计（最治本，源头杜绝）
1. 全部尖角倒圆角（强制要求）
普通装饰氧化：R≥0.8mm
硬质阳极氧化：R≥1.5mm，越厚硬氧圆角越大
禁止 90° 清角、锋利毛刺、薄翻边、尖筋、尖锐凸台
2. 薄壁 / 窄筋优化
厚度＜1.2mm 薄铝件极易烧边：
加厚筋位、加宽边缘；
细长薄片增加连接支撑点，避免单边悬空导电。

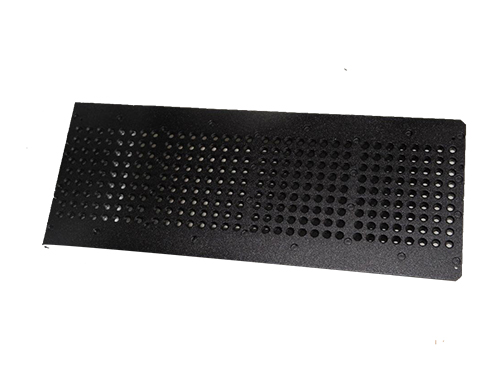

3. 深孔、小孔、镂空结构
孔边缘、镂空尖角是重灾区：
孔径＜3mm 内壁易烧蚀，孔口倒 R 角；
镂空件增加过桥连接，分散电流。
4. 导电挂点避开边角
挂耳、导电触点不要设在零件棱角、薄边上，电流集中会直接烧穿边缘；挂点放在平面厚壁处。
二、机加工前置处理（上机前消除隐患）
彻底去毛刺
飞边、毛刺等于无数微型尖角，氧化必烧蚀。CNC、冲压后打磨所有棱边，无肉眼可见毛刺。
边缘轻微滚圆 / 抛光
高光件用化学抛光、机械抛光弱化棱角尖锐度；哑光件简单砂带倒棱。
统一壁厚
同挂工件厚薄差不能过大，薄件电流过载烧边；厚薄悬殊工件分开挂、分开氧化。
三、氧化槽工艺参数调整（现场快速改善）
1. 降低起始电流、分段升压（常用有效手段）
普通硫酸阳极氧化
禁止一次性拉满电压；
起步低压 5~8V 预氧化 1~3min，缓慢匀速升压至工作电压（15~22V），升压时长 3~5min；
电流密度控制：0.8~1.2A/dm²，不要超 1.5。
硬质氧化（烧蚀高发）
硬氧低温高电压，尖端效应放大，必须分段升压：
起步电流 0.5A/dm²，3min；
每 2 分钟提升 0.3A/dm²，逐步升到 1.5~2.5A/dm²；
严禁直接给到工作大电流，瞬间烧穿边角。
2. 控制槽液温度
普通氧化：温度 20℃以内，温度越高氧化铝膜溶解越快，边角优先腐蚀发白；
硬质氧化：严格 0~8℃，制冷机组保证循环冷却，边角局部高温会快速熔掉氧化膜。
3. 硫酸浓度适度降低
高浓度硫酸溶解能力强，尖角更容易被腐蚀：
常规 150~180g/L，烧蚀严重可下调至 130~150g/L；同时减少槽液铝离子含量，铝离子过高加剧膜层溶解。
4. 加强槽液循环搅拌
边角局部热量无法散走会加剧烧蚀：
开启底部空气搅拌 + 工件上下摆动，保证棱角位置电解液持续流动，带走焦耳热；静止槽液边角极易过热烧白。
四、工装挂具优化（分流、屏蔽）
1. 边角加装屏蔽保护（批量应急方案，不用改产品）
针对无法改圆角的旧零件：
绝缘屏蔽胶、绝缘硅胶套、塑料挡片贴在棱角、薄边；
原理：绝缘层阻挡尖端集中电流，分散到平面区域。
2. 增加分流阴极、辅助阴极
大件、框架、多棱角工件，槽内工件两侧加辅助铝板阴极，削弱零件边缘电场强度，降低尖端电流密度。
3. 挂具导电均匀化
钛挂具导电触点打磨干净，导电不良会局部抢电流烧边；
同一挂工件间距≥15mm，工件棱角不要正对另一工件，避免电场叠加加重烧蚀；
薄件、小件不要密集堆叠悬挂。
五、前处理异常诱发的假性烧蚀（容易混淆）
很多发白烧边不是电流问题，是前处理缺陷：
碱蚀过度：边缘腐蚀起毛，氧化后呈现类似烧蚀白斑；缩短碱蚀时间、降低碱浓度；
工件边缘油污、手印残留：氧化时局部电阻不均，电流集中烧边；强化超声波除油；
水洗不干净，酸碱残留在棱角，局部腐蚀发白；多级逆流水洗。
六、快速排查区分：真烧蚀 vs 前处理白斑
真电流烧蚀：仅出现在尖角、薄边、孔口，表面粗糙、有熔蚀麻点，工件平面完好；
碱蚀白斑：整批工件所有棱边均匀发雾，不分厚薄，无局部熔坑；
杂质腐蚀白斑：随机点状，棱角平面都会出现，槽液氯离子超标。
七、极简改善优先级（现场落地顺序）
棱边倒 R 角、去除毛刺（长期根治）
氧化采用分段缓慢升压（零成本快速见效）
加大槽液循环冷却，控制工作电流密度
棱角加装绝缘屏蔽、增设辅助阴极
优化挂具，厚薄件分开生产
调整硫酸浓度、管控槽内铝离子、温度
