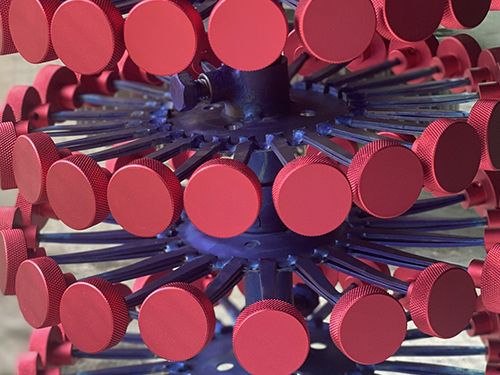

​东莞铝阳极氧化染色完成后，氧化膜是蜂窝状开放微孔，染料吸附在微孔内。封孔就是把微孔闭合，锁住染料，提升耐蚀、防掉色、防手印、防污染。
如果不封孔：手擦掉色、容易沾油污手印、盐雾很差，户外很快被腐蚀。
染色后工序顺序：染色 → 纯水漂洗（洗去表面浮色） → 封孔 → 纯水清洗 → 烘干
⚠️注意：染色之后不能久放空气中，尽快入封孔槽，避免微孔提前被杂质堵塞产生缺陷。
三种主流封孔工艺
1、镍盐封孔（乙酸镍，中温封孔｜染色件推荐）
标牌、铝外壳染色产品量产首选，固色效果好。
槽液主要成分：乙酸镍 + 钴盐（部分配方），去离子水配制
温度：80‑85℃
pH 值：5.5‑6.0
封孔时间：按膜厚，每 1μm 膜厚约 10 分钟；膜厚 10μm，封孔 10 分钟左右
原理：镍离子在微孔内水解生成氢氧化物沉淀，把微孔填满锁牢染料。
✅优点：
固色能力强，染料不容易渗出掉色；耐盐雾好；手印不容易残留；黑色、彩色染色件效果稳定。
❌缺点：
有镍盐废水，需要污水处理；控制不当表面会出现白色封孔灰（挂霜），需要后续轻漂洗。
生产要点：封孔灰过多，可适当降低温度、调 pH，或者封孔后做一道热纯水漂洗。
2、热水封孔（沸水封孔）
只用去离子沸水，不加药剂，靠氧化铝遇热水生成水合氧化铝把微孔堵住。
介质：去离子纯水（严禁自来水）
温度：95‑100℃沸腾状态
时间：膜厚每 1μm 约 10 分钟，10μm 约 10min
✅优点：无重金属，废水简单，成本低。
❌缺点：
热水封孔会造成颜色轻微变浅、褪色，深色、彩色容易变淡；
对水质极其敏感，自来水钙镁离子直接产生白斑；
耐盐雾、防手印弱于镍盐封孔。
适用：要求不高的本色件、室内件；不推荐鲜艳染色件使用热水封孔。
3、低温无镍封孔（环保替代镍盐）
无镍封孔剂，温度 60‑75℃，满足环保 RoHS，不含镍钴。
✅环保，废水处理简单。
❌固色、耐盐雾整体略低于传统镍盐封孔；要选用品质好药剂，否则容易酒精擦拭掉色。
适合出口环保产品。
不推荐：硅酸钠（水玻璃）封孔，膜层发黏，外观差，工业标牌极少使用。
完整操作步骤（染色后）
染色后漂洗
染色完毕，先经过 1‑2 道流动去离子水漂洗，冲掉工件表面松散浮染料；
不要把大量染色液带入封孔槽，会污染封孔槽，造成掉色、斑点。
入封孔槽
工件全部浸没，保证槽液流动；挂件之间不能互相叠压遮挡。
盲孔、凹槽工件，上下抖动，把孔内气泡排出，防止局部封孔不到位。
完成封孔后出槽
后续漂洗
镍盐封孔件，建议一道 80℃热去离子水漂洗，减少表面白色封孔灰。
烘干
温度 60‑80℃烘干；禁止高温烘烤＞100℃，温度过高氧化膜会开裂。
封孔常见不良现象、原因
酒精擦拭掉色、湿布擦拭掉色
封孔时间不足；槽温不够；pH 偏离标准；封孔槽被染料污染。
染料没有被锁在微孔内。
工件表面一层白色粉末（封孔灰 / 挂霜，镍盐封孔高发）
温度过高、pH 偏高、封孔时间过长；
对策：降低温度，调整 pH，增加封孔后热漂洗。
水印、斑点
封孔之后用普通自来水清洗；盲孔残留槽液，烘干留下水印；要用去离子水。
局部封孔失效，局部容易沾手印
工件叠压，槽液接触不到；盲孔排气不良。
颜色变浅、褪色
热水封孔过度；镍盐槽 pH 过低。
打样检验封孔质量实操方法
酒精擦拭测试：无尘布蘸 75% 酒精，用力来回擦拭染色表面 30 次，不能掉色、布上不能染上颜色。
手印测试：干净手用力按压，轻擦后不留顽固手印。
外观：无白色封孔灰、水印、花斑。
标准仲裁方法：磷‑铬酸失重测试，检测封孔质量（第三方检测用）。
