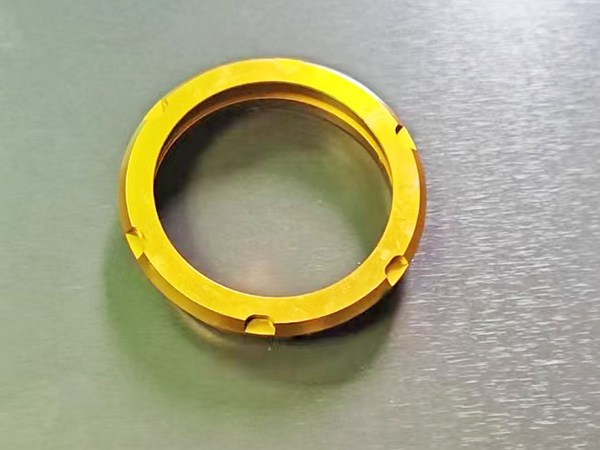

​东莞铝阳极氧化可以定制颜色，但不是像 UV 打印那样任意图片图案，是染料染色，建立在多孔氧化膜基础上；普通硫酸阳极氧化支持丰富颜色；硬质阳极氧化颜色选择少。
一、染色原理
铝氧化生成多孔氧化铝膜，微孔吸附有机染料，之后封孔把染料锁在膜孔内部。
染料是渗进膜层里面，不是喷在表面，正常封孔后不容易被擦掉；但会受铝材牌号、膜厚影响。
二、可做与不可做
✅普通硫酸阳极氧化（膜厚 8‑12μm，6061/6063）可定制
基础色系：本色（铝金属银灰）、黑色、古铜、香槟、金色、红色、宝蓝、紫色等。
黑色：量产稳定，良品率高；工业型材、标牌外壳大量使用。
香槟、古铜：门窗、设备外壳常用。
彩色（红 / 蓝 / 紫）：可以做，但对工艺管控要求高，同批次色差风险高于黑、香槟。
❌硬质阳极氧化
膜层本身是灰褐色基底，很难做鲜艳彩色；大多只能做黑、深灰，鲜艳颜色基本实现不了。
❌做不到效果
做不了渐变、照片、复杂图案；整体只能单色；想要图案需要激光打标、CNC 雕刻镂空配合染色。
做不了纯白（铝氧化没有纯白，只能浅银本色）。
镜面效果不能靠染色实现，需要前期抛光。
三、影响颜色的关键因素（定制很容易踩坑）
铝材牌号影响很大
6063＞6061，染色均匀稳定，色差小，优先；
5052 可以染色，但颜色容易发暗；
7075 容易色斑；
ADC12 压铸铝不适合阳极氧化染色，颜色花、发黑，不建议做。
氧化膜厚度决定颜色深浅
膜越厚，吸附染料越多，颜色越深。
黑色常用膜 8‑12μm；彩色建议 10‑12μm；膜太薄颜色浅、容易掉色。
批次色差（zui大痛点）
不同批次药水、温度时间，会出现深浅差异；
如果有多批交货，zui好一次性打标准色板，双方签确认色板，以后以实物样板为准，不要只看图片、屏幕色卡。屏幕 RGB 颜色和实物染料颜色偏差很大。
封孔质量
封孔不良：后期掉色、泛白、颜色发花。染色之后封孔是必不可少工序。
边角效应：棱角位置电流集中，颜色会略深，属于正常现象。
四、特殊效果工艺
双色效果：先整体氧化染色，再局部 CNC / 激光把表层磨掉，露出本色铝，形成双色。不是直接染两个颜色。
仿金色：染料染金色，不是真镀金；耐磨不如电镀金。
不要混淆：阳极氧化染色≠喷涂；喷涂可以随便渐变图片，阳极氧化只能整体单色。
五、定制实操流程
确定材质优先 6063；确认是普通硫酸氧化，不是硬质氧化。
提供实物色样（优先），没有实物就提供潘通色号；⚠️潘通只能做参考，一定要实物打样确认。
工厂先做小试片，双方确认签样。
大货生产，每批次留对比样板。
六、高频踩坑
拿图片屏幕颜色直接下单，大货色差巨大。
屏幕有色差，必须实物样板确认。
7075、压铸 ADC12 想要鲜艳彩色，成品花斑严重。
硬质氧化要求做亮红亮蓝，工艺做不到。
为省成本膜厚做 5μm 以内，彩色容易褪色、颜色很浅。
跳过封孔，短期就泛白掉色。
