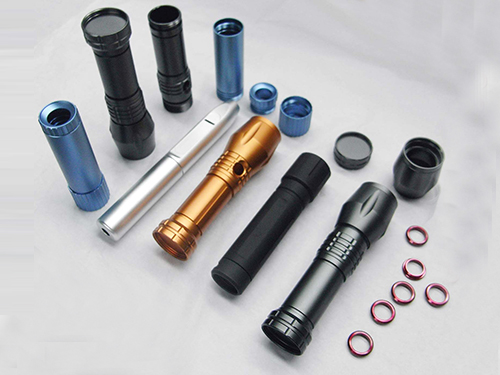

​东莞铝阳极氧化染色：铝氧化生成多孔氧化铝膜，染料吸附进入微孔，之后依靠封孔把染料锁在膜孔内。
前提：必须先做好合格阳极氧化膜；膜厚、孔隙、水洗不合格，染色再怎么调也会出现色花、掉色、色差、后期泛白褪色。
普通着色膜厚建议：8‑12μm；深色（黑色）建议≥10μm；浅色 5‑8μm。
一、氧化后染色前关键控制点（容易出问题）

1. 氧化后不能干燥！必须湿态直接进染色槽
氧化件水洗完成，表面保持湿润，不允许风干。一旦氧化膜风干，微孔收缩闭合，染料吸附变差，出现发花、上色不均。工件离开氧化槽到入染色槽时间尽量＜3 分钟。
2. 充分水洗，杜绝带入硫酸槽液
氧化膜微孔内残留硫酸，带入染色槽，改变染料 pH 值，造成染色色差、色花、染料提前失效。
- 多级流动水洗；盲孔、螺纹、夹缝充分沥水；
- 必要增加一道中和漂洗，再入染色槽。
3. 工件表面禁止油污、手印
指纹、油脂会造成不上色、斑点。全程戴手套，禁止裸手触碰氧化面。
4. 膜厚均匀稳定
膜厚薄 → 颜色浅；膜厚波动大 → 同批次色差。黑色优先≥10μm 膜厚。
硬质阳极氧化孔隙结构不一样，染色难度大，颜色偏暗，不适合鲜艳彩色。

二、染色槽工艺参数（酸性染料为主，铝氧化专用染料）

1. pH 值（核心）
大多数铝染料zui佳 pH：4.5‑5.5。
- pH 过高：染料沉淀，工件表面发雾；
- pH 过低：上色过快，容易浮色，封孔后容易掉色。
要用缓冲剂稳定 pH，不要只靠酸碱随意调。
2. 染色温度
一般：40‑55℃
- 温度越高上色越快；温度过高，染料吸附在表面，浮色严重，封孔容易掉色；
- 温度过低：上色慢、颜色浅、吸附不足。
同批次温差控制 ±2℃以内，否则色差明显。
3. 染色时间
浅色：1‑3min；中色：3‑6min；黑色：5‑12min。
不要一味长时间浸泡，时间过长染料堆积膜表面，形成浮色，后续封孔、擦拭会掉色。
以比对样板颜色为准，宁短勿长，不足可补染。
4. 染料浓度
按染料厂家配比；浓度过高极易浮色，并不是越浓颜色越深。定期过滤染料槽，去除杂质铝渣。
5. 槽液搅拌
工件之间不能互相贴合遮挡；槽液循环搅拌，避免局部染料浓度差造成色花。

三、染色后：水洗→封孔，决定会不会掉色

很多人染色颜色看着很好，成品一擦就掉色，大多是染色后水洗不足 + 封孔不良。
1. 染色后先充分漂洗，洗掉表面浮色
染色完成先流动清水漂洗，把工件表面没有进入微孔的浮染料洗掉。浮色不洗干净，封孔后表面发花、擦拭掉色。
2. 封孔是锁色的关键，不能省
常用：镍盐热封孔（90‑98℃）。
- 封孔不足：染料会慢慢析出，褪色、发白、盐雾差；
- 封孔过度：会把染料挤出微孔，颜色变浅褪色。
封孔时间要匹配膜厚；封孔水质要用纯水，自来水杂质会造成斑点。
3. 工序顺序不能颠倒：
阳极氧化 → 水洗 → 染色 → 水洗除浮色 → 封孔 → 纯水清洗 → 烘干

四、不同铝合金染色注意

1. 6061 / 6063：zui佳，颜色鲜艳稳定。
2. 2024（高铜）：容易色斑、发黑，不适合鲜艳彩色，优先黑色。
3. 7075：可以染色，整体偏暗，色差风险高于 6 系。
4. 压铸铝 ADC12：硅含量高，氧化膜孔隙差，很难做均匀彩色，大多灰蒙蒙，不建议做染色阳极氧化。
同批次产品尽量使用同一炉号铝材，不同炉号成分微小差异就会产生色差。

五、常见缺陷原因与对策

1. 色花、色差，同批零件颜色深浅不一
- 氧化膜厚不均；工件风干后才染色；带入硫酸改变 pH；槽温波动；工件互相遮挡；铝材炉号混杂。
- 对策：湿态入染；加强水洗；控温控 pH；工件留间隙；统一铝材批次。
2. 颜色浅、上不去色
- 氧化膜太薄；工件风干微孔闭合；染料 pH 不对；温度过低；染料失效。
3. 染色后看着很好，成品擦拭掉色、封孔后褪色
- 浮色没有漂洗干净；染色时间过长染料堆积表面；封孔过度；膜孔质量差。
 改善：缩短染色时间；染色后充分漂洗浮色；严格控制封孔时间温度。
4. 表面斑点、污渍
- 前处理除油不干净；挂点接触不良；槽液杂质；盲孔药水残留。
5. 黑色容易出现发灰、雾感
- 膜厚不足；染色温度过高；染料杂质；封孔水质差。黑色建议膜厚≥10μm。

六、打样与来料检验要点

1. 先打样确认色板，大货对照样板，目视、色差比对。
2. 简易掉色测试：染色封孔完成，白色无尘布沾水用力擦拭，布上不应明显染上染料。
3. 看盲孔、螺纹位置，不能有染料堆积污渍。

七、高频工艺误区

❌ 氧化完工件晾干了再丢进染色槽，微孔闭合，上色差色花。
❌ 染色槽被氧化硫酸带入，不控制 pH，染料快速报废，批量色差。
❌ 追求颜色深，无限延长染色时间，大量浮色，后期必掉色。
❌ 染色之后不漂洗浮色直接封孔。
❌ 压铸 ADC12 要求做鲜艳彩色阳极氧化染色。
❌ 封孔随便用自来水，杂质造成斑点、耐蚀下降。
❌ 不同炉号铝材混做一批染色产品，出来一批多种颜色。
❌ 把硬质阳极氧化用来做鲜艳彩色染色，期望和普通氧化一样效果。
