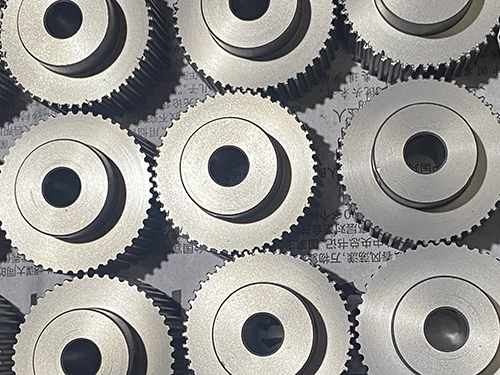

​重点：东莞铝阳极氧化50/50 规则：总膜厚一半吃进铝基体，一半向外长。比如膜厚 20μm，工件单边尺寸只增加约 10μm，CNC 加工要预留这个余量。
1. 普通硫酸阳极氧化

- 装饰件、外观铝型材：5～10 μm
- 一般结构件、外壳（需要耐蚀 + 染色）：10～18 μm
- 高耐蚀要求室外件：18～25 μm
行业常规图纸标注：≥10μm 或 10~15μm

2. 硬质阳极氧化

- 常规耐磨件：25～50 μm
- 油缸、活塞、摩擦副重载：50～80 μm
- 极限厚膜（很少用，易开裂）：80～120 μm
硬质氧化膜越厚，脆性越大，尖角容易崩膜；厚膜零件变形风险上升。

3. 铬酸阳极氧化

- 膜薄：2～8 μm，适合铸件、油漆底层，尺寸变化很小。

4. 草酸阳极氧化

- 一般：10～25μm，绝缘性好，成本高，国内很少用。
